模具產品螺紋分外螺紋和內螺紋兩種,精度不高的外螺紋一般用哈夫塊成型,而內螺紋則大多需要卸螺紋裝置。
今天簡單介紹內螺紋脫模方法,重點介紹齒輪的計算和選擇。

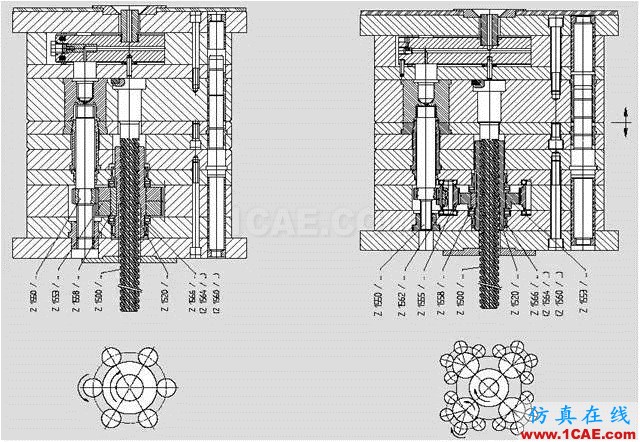

一、卸螺紋裝置分類
1、按動作方式分
① 螺紋型芯轉動,推板推動產品脫離;
② 螺紋型芯轉動同時后退,產品自然脫離。
2、按驅動方式分
① 油缸+齒條
② 油馬達/電機+鏈條
③ 齒條+錐度齒輪
④ 來福線螺母
二、設計步驟
必須掌握產品的以下數據(見下圖)
①“D”——螺紋外
②“P”——螺紋牙距
③“L”——螺紋牙長
④ 螺紋規格/方向/頭數
⑤ 型腔數量
2、確定螺紋型芯轉動圈數:
U=L/P + Us
U 螺紋型芯轉動圈數
Us 安全系數,為保證完全旋出螺紋所加余量,一般取0.25~1
3、確定齒輪模數、齒數和傳動比:
模數決定齒輪的齒厚,齒數決定齒輪的外徑,傳動比決定嚙合齒輪的轉速。
在此之前有必要講一下齒輪的參數和嚙合條件。
三、齒輪的參數和嚙合條件
模具的卸螺紋機構中大多應用的是直齒圓柱齒輪,而且一般都是漸開線直齒圓柱齒輪,因此下面就以漸開線直齒圓柱齒輪為研究對象。
1 齒輪傳動的基本要求
① 要求瞬時傳動比恒定不變
② 要求有足夠的承載能力和較長的使用壽命
2、 直齒圓柱齒輪嚙合基本定律
兩齒輪廓不論在何處接觸,過接觸點所作的兩嚙合齒輪的公法線,必須與兩輪連心線相交于一點“C”,這樣才能保證齒輪的瞬時傳動比不變。將所有“C”點連起來就成了2個外切圓,稱之為分度圓,分度圓圓心距即齒輪圓心距。詳見下圖
3、漸開線直齒圓柱齒輪參數
分度圓直徑------“d”表示
分度圓周長--------“S”表示
齒輪齒距--------“p”表示
齒輪齒厚--------“sk”表示
齒輪齒槽寬--------“ek”表示
齒輪齒數--------“z”表示
齒輪模數--------“m”表示
齒輪壓力角--------“ɑ”表示
齒輪傳動比--------“i”表示
齒輪中心距--------“l(fā)”表示
